Các loại dàn ngưng tụ điện trong ô tô là gì?

Bộ phận trao đổi nhiệt của hệ thống điều hòa không khí ô tô là một thành phần quan trọng trong hệ thống này, thường được gọi là "trái tim làm mát" của hệ thống. Dựa trên các đặc điểm cấu tạo, bộ phận trao đổi nhiệt của hệ thống điều hòa không khí ô tô chủ yếu được phân loại thành bộ phận trao đổi nhiệt dạng xoắn ốc và bộ phận trao đổi nhiệt dạng dòng song song.

Bộ ngưng tụ dạng ống và cánh tản nhiệt (hình rắn)

• Đặc điểm cấu trúc: Các ống dẹt được bố trí với các vây lượn sóng
• Tính năng hiệu năngHiệu suất tản nhiệt cao hơn khoảng 15-20% so với loại ống-cánh tản nhiệt, trọng lượng tương đối nhẹ hơn.
• Ứng dụng: Các mẫu xe đời đầu, một số xe thương mại

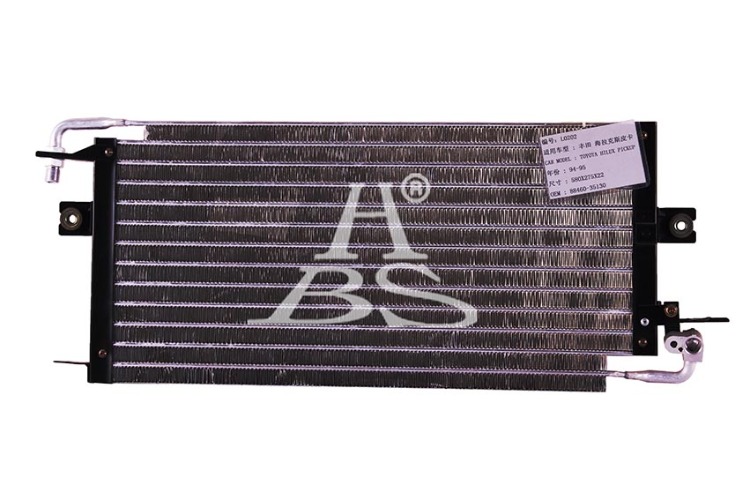

Bộ tản nhiệt cho xe Toyota Hilux đời 1994-1995

Bộ ngưng tụ dòng song song

Đặc điểm cấu trúc: Ống đa kênh dẹt + cánh tản nhiệt dạng nan + ống góp

Ưu điểm kỹ thuật:

• Hiệu suất tản nhiệt được cải thiện từ 30-40% so với loại ống và cánh tản nhiệt.
• Giảm lượng chất làm lạnh từ 20-30%.
• Kích thước nhỏ gọn, trọng lượng nhẹ hơn

Ứng dụngCấu hình phổ biến trong các phương tiện hiện đại

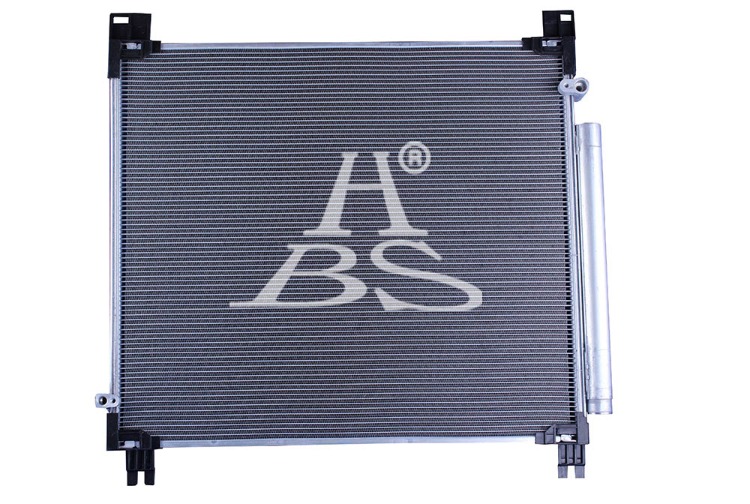

Bộ ngưng tụ cho xe bán tải Hilux 2016

Thiết kế bộ ngưng tụ dòng song song được cải tiến:

Thiết kế gia cườngMật độ vây tản nhiệt tăng 40-50%, tinh chỉnh thêm các kênh dẫn siêu nhỏ, cải tiến vật liệu và quy trình hàn.

Buổi biểu diễn đặc biệtKhả năng thích ứng với nhiệt độ cực cao (>45°C), tăng thêm khả năng tản nhiệt từ 15-20%.

Ứng dụng: xe năng lượng mới và các kịch bản tải nhiệt cao khác

Các điểm chính cần lưu ý khi lựa chọn và bảo trì

1. Nguyên tắc lựa chọn đúng đắn:

• Nguyên tắc phù hợp: Phù hợp công suất làm mát với yêu cầu ban đầu của xe.
• Thích ứng với môi trường: Lựa chọn phù hợp với khí hậu của khu vực và môi trường làm việc.
• Chứng nhận chất lượng: Chọn sản phẩm đáp ứng tiêu chuẩn OEM.

2. Những điểm quan trọng cần lưu ý khi bảo trì định kỳ:

• Thường xuyên vệ sinh bề mặt dàn ngưng tụ (ít nhất hai lần một năm).
• Kiểm tra các lá tản nhiệt xem có bị biến dạng hoặc tắc nghẽn không.
• Theo dõi áp suất hệ thống điều hòa không khí để đảm bảo hoạt động bình thường.
• Theo dõi sự thay đổi về hiệu quả làm mát và thực hiện kiểm tra định kỳ.

Tóm lại

Bộ phận tản nhiệt của hệ thống điều hòa không khí ô tô đóng vai trò là thành phần tản nhiệt cốt lõi của hệ thống này, công nghệ đã phát triển từ các loại ống và cánh tản nhiệt truyền thống đến các thiết kế dòng chảy song song hiện đại, luôn tập trung vào việc cải thiện hiệu suất, giảm trọng lượng và thu nhỏ kích thước. Hiểu rõ đặc điểm và chức năng của các loại bộ phận tản nhiệt khác nhau không chỉ hỗ trợ thiết kế và bảo trì xe mà còn giúp người dùng vận hành và bảo trì hệ thống điều hòa không khí ô tô tốt hơn.
